系统概述
system Overview

    建设污水处理自动化控制系统的目的之一是对全厂设备的工作情况、水质等工艺参数以及其它现场数据进行监视和自动调控，防止污水厂生产过程运行在非正常的状态之下，提高管理人员的事故处理能力和应变速度，并且可以通过各种自动报警手段和紧急处理程序把事故隐患消灭于萌芽之中，保障污水厂的安全可靠性和生产的连续性。

    建设污水处理自动化控制系统的另外一个主要目的是实现对污水处理过程的全方位自动控制，可以通过操作员工作站与全厂设备进行操作互动，控制现场设备的自动运行、停止和自动进行参数调节，实现生产现场和过程的无人值守管理。
    另外，污水厂自动化控制系统还可以实现日常生产调度和管理的自动化，可以通过工作站自动统计日常生产报表、日常事件记录日志等文档材料，可以自动记录报警情况和生成历史数据库和历史曲线，为生产状况的分析提供方便。

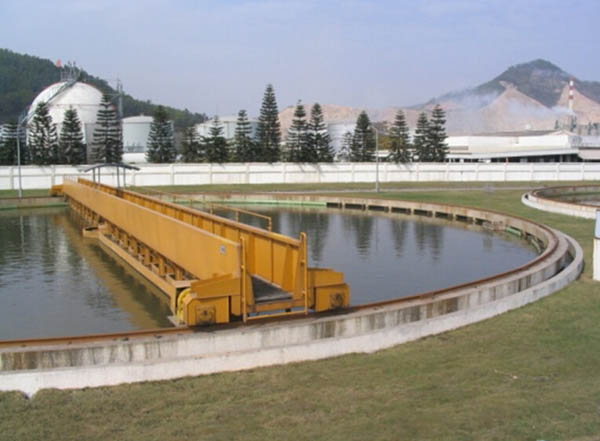

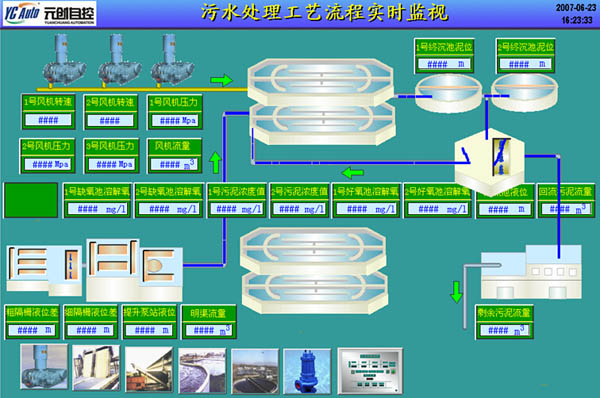

污水处理工艺流程监视自动刮泥系统

污水处理自控系统构成

    污水处理厂建立全厂自动化控制系统，根据项目的具体工艺和控制要求，采用中央控制室集中管理、分布式的PLC控制系统实施对粗格栅、提升泵、二沉池刮泥机、污泥池提升泵、回流池污泥泵、表面曝气机、水下推进器、细格栅、沉砂器、砂水分离机、压滤机、输送机、搅拌机冲洗泵、加药泵、液位、流量、溶氧、ORP等现场设备的监控和自动控制。

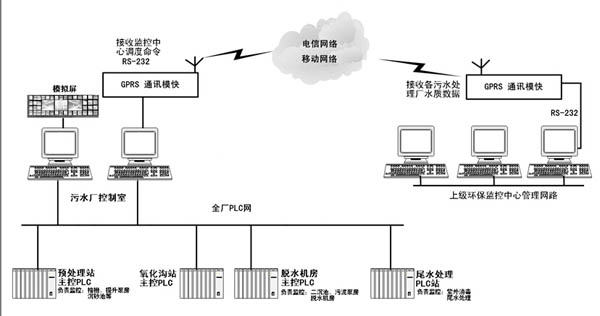

    某污水处理厂自控系统网络结构图：

污水处理自控系统功能简述

Brief introduction of automatic control system of sewage treatment

    按照污水处理生长工艺流程特性，可将系统划分为预处理部分、主体处理部分、污泥处理部分等几个子系统：

预处理部分

Preprocessing

    完成对污水泵、粗细格栅、沉砂池搅拌器、曝气机械等现场设备的开、关、运转状态监控，实施泵阀开启、关闭联动，关键设备的连锁、双机备用轮换、格栅清洗等控制的自动化。

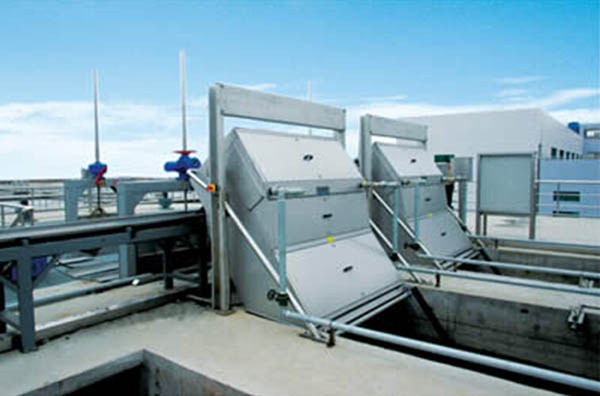

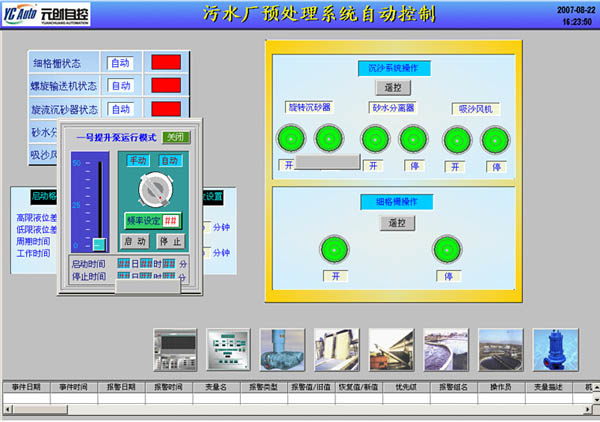

粗/细格栅自动控制预处理监控画面

主体处理部分

Part of the main processing

    完成对处理工艺参数的监测控制，如对溶解氧、污泥浓度、pH值等参数的测控。对曝气设备、搅拌设备、排水设备、污泥回流泵、鼓风机等进行自动控制，以满足对处理出水水质的需求。

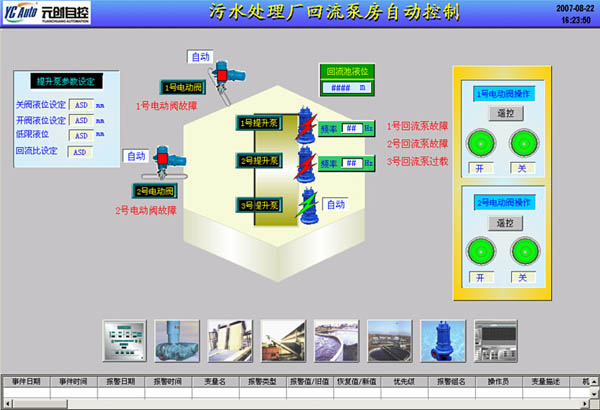

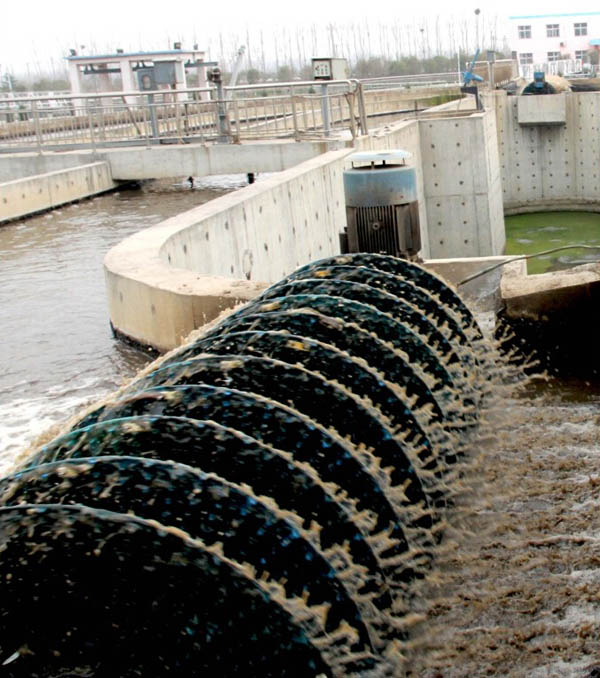

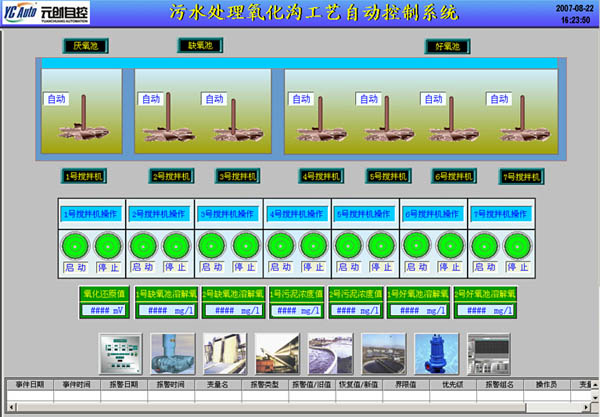

氧化沟自动控制污泥回流泵房控制画面

污泥处理部分

Sludge treatment part

    监测控制污泥浓缩池、污泥消化池、污泥脱水机及干燥设备的运行和状态。另外对全厂的配电系统进行监控管理。

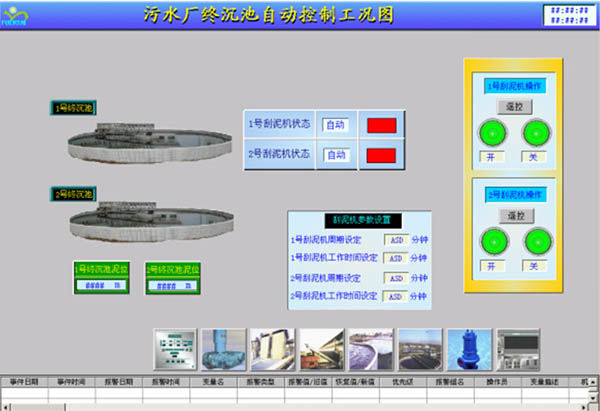

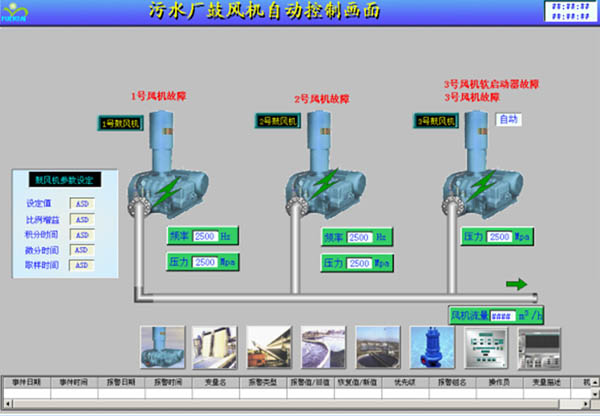

鼓风机自动控制终沉池设备自动控制画面

污水处理自控系统特点

Characteristics of automatic control system for sewage treatment：

1、以PLC（可编程逻辑控制器）为控制核心

    系统中心控制设备采用国际著名的自动控制设备品牌法国施耐德公司（或美国ROCKWELL，西门子SIEMENS等）的高可靠性PLC控制网络，确保系统结构和性能的先进性和可靠性。

2、基于集散控制原则

    系统以中央控制室为管理核心，现场布置PLC控制站采集现场设备信号，经过逻辑运算后，最终实现整个系统的控制、远程控制和集中监视。

3、人机交互式易用操作

    系统在操作员工作站采用组态软件作为监控平台，可以实现直观优美的监控界面设计和动画运行效果；工作站还采用了专用的开发工具强化后台信息处理能力，可以自动生成各种报告和报表等。

4、光纤环网通讯

    系统采用光纤环网通讯，避免现场干扰保证数据稳定与响应速度，杜绝因雷击引起的网络故障。

5、数据共享、移动互联

    采用WEB 发布技术与移动联网技术，从而实现公司管理层面对生产环节的掌控。
