系统概述

System Overview

    低压机组自动化系统适应于400v低压水轮发电机的计算机监控、自动控制、保护、测量、信号、远动等自动化功能。

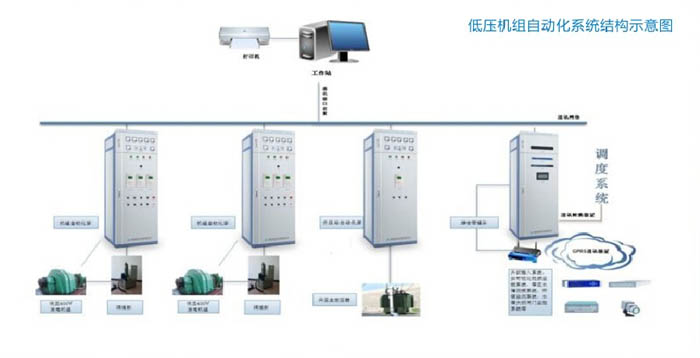

    本系统主要包括机组一体化控制屏、升压站一体化控制屏、综合管理屏和计算机监控等一、二次设备，根据小型水电厂系统的机组容量、电厂规模、技术要求等情况，会有不同的设备配置要求和技术集成应用方式。

    本系统设备技术先进、质量可靠、节能环保、运行安全。经济实用，完全能满足我国小水电赠效扩容改造及新建、生产自动化管理、安全经济运行、无人值班（少人值守）的小型水电厂需要，在我国农村小水电增效扩容改造中得到广泛应用。

系统特点

System Features

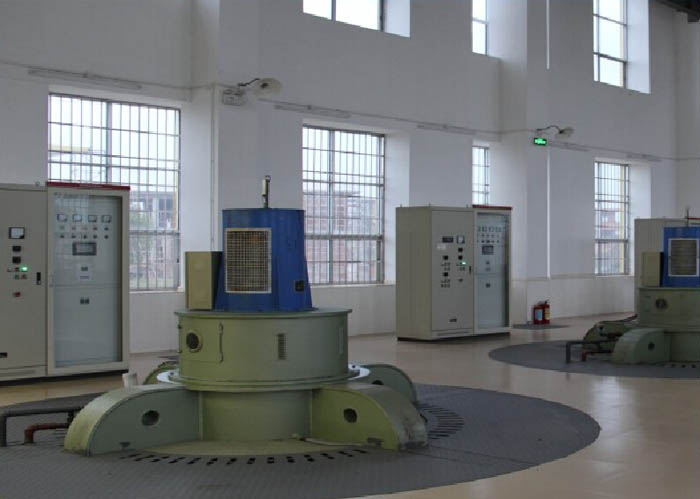

    机组一体化控制屏设计采用“调速、励磁、控制、保护、同期、温度巡检、一次回路”七合一功能，设计精巧，工艺精美，拆卸方便，接线简单，可靠性高、性价比高。

★ 一次设备和二次设备设计在一个整体机柜中；

★ 采用微机技术，实现400v低压机组的发电机主回路和发电机的自动控制、发电机的保护、发电机的二次测量、发电机的励磁（无刷励磁）以及水轮机的自动控制等集中于一体化的设计，并可实现与后台计算机通讯；

★ 实现无人值守或少人值守；

★ 设计有完善的自动化控制系统，手动控制系统，保证二次设备部分元器件有损坏时，能正常发电；

★ 元器件选用成熟厂家的产品，可靠性高；

★ 采用先进冗余设计，今后升级的低成本考虑。

主要功能

The main function

    低压机组自动化系统具有机组全自动开停机、自动按给定负荷AGC、按给定水位经济发电控制等高级应用软件功能。关键设备主要功能如下：

机组一体化控制屏主要功能：

★ 完成机组的自动开机、自动停机、事故停机等的自动控制等功能；

★ 完成机组的自动准同期并网；

★ 具有有功功率与无功功率的自动化调节功能；

★ 具有阀门与闸门的自动关闭功能；

★ 具有发电机三段式复合电压电流保护、零序电压保护、过负荷保护、高频保护、低频保护、过电压保护、非电量保护、控制回路异常报警、TV断线报警等功能；

★ 具有三相电流、三相线电压、三相相电压、零序电流、零序电压、有功P、无功Q、Cos 、发电机频率、电网频率等测量功能。

升压站一体化控制屏主要功能：

★ 线路及主变的测控；

★ 线路及主变的保护、告警及事件记录，事故录波记录等；

★ 线路及主变的自动、手动同期并网。

综合管理屏主要功能：

★ 电厂设备的数据采集、集中管理、显示、打印等；

★ 电厂的保护、告警及事件事件录波记录等；

★ 水情测报数据采集、管理；

★ 环境监测数据采集、管理；

★ 视频监控数据采集、管理；

★ 电厂的远方通信；

★ GPRS无线通信、ONCALL手机短信；

★ WEB互联网浏览。
